O que é Optocouple?
Optocouple, referido como OC, com a luz como meio para realizar o dispositivo de transmissão de sinal elétrico, geralmente composto pelo LED da extremidade luminosa e do tubo semicondutor sensível à luz ou da resistência. Devido às suas vantagens de tamanho pequeno, bom isolamento e forte capacidade anti-interferência, é amplamente utilizado em vários circuitos.
No campo automotivo, o acoplamento óptico também é amplamente utilizado no sistema elétrico e eletrônico automotivo; portanto, o acoplamento óptico deve atender aos requisitos de confiabilidade dos regulamentos do veículo para entrar na cadeia de fornecedores dos OEMs de automóveis. Em outras palavras, o acoplamento óptico do veículo deve atender aos requisitos de verificação AEC-Q da indústria.
Padrão de verificação do medidor de veículo para acoplamento óptico
Em termos de estrutura, o acoplamento óptico possui dispositivos de LED (emissor de luz) de trabalho e tubo semicondutor de trabalho reverso (luz), não dispositivos semicondutores estritamente discretos, AEC-Q104 primeiro propôs o conceito de módulo multi-chip (MCM), mas Também afirmou claramente que não se aplica a componentes que contêm a categoria LED relacionada ao AEC-Q102.

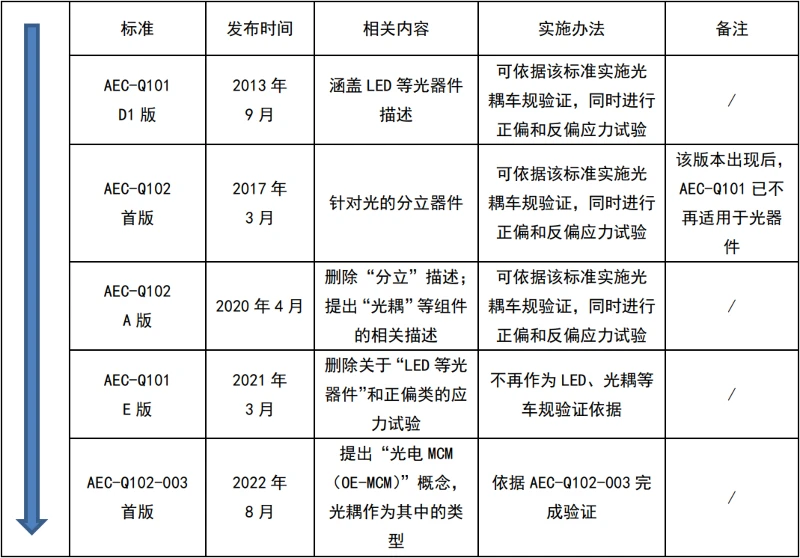

No final de 2022, o recém-lançado AEC-Q 102-003 tomou explicitamente acoplamento óptico como um dos tipos de OE-MCM e confirmou oficialmente que o padrão padrão para acoplamento óptico é AEC-Q 102-003.
Sobre o AEC-Q 102-003

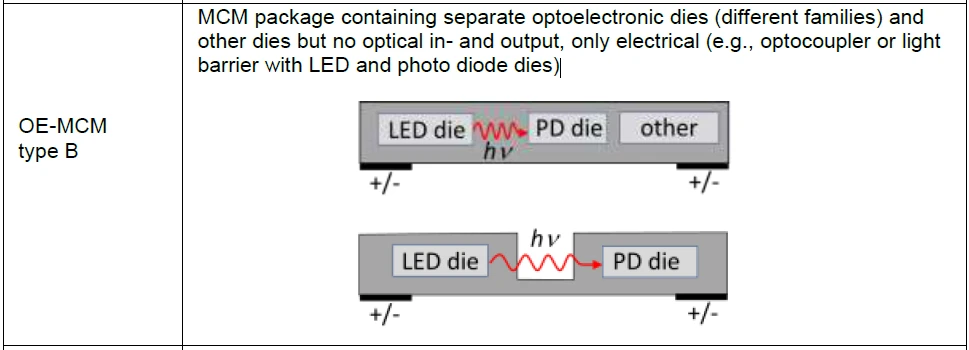

AEC-Q 102-003 é um suplemento ao AEC-Q102 e é aplicável principalmente aos módulos multichip que contendo dispositivos optoeletrônicos, a saber OE-MCM.
AEC-Q 102-003 Standard lista 6 componentes aplicáveis, como PD-Laser, RGB controlado por IC, pertencem a esta categoria padrão. A verificação da especificação do veículo do OE-MCM deve cobrir os modelos de falha de cada um de seus subconjuntos de dispositivos, os modos de falha resultantes da interação entre os dispositivos. Seu plano de certificação deve incluir o teste de especificação do veículo de todos os subconjuntos de dispositivos, combinando o plano de teste e projetos adicionais de cada subconjunto de dispositivo em um super plano (superconjunto de testes).
A verificação do medidor do veículo do acoplamento óptico deve levar em consideração o tubo semicondutor óptico de LED positivo e anti-parcial. Faça processamento compatível para o Grupo A a G de dois dispositivos de acordo com AEC-Q 102-003 e produza o plano de verificação exigido pelo padrão.
Grgtest é uma das primeiras organizações de terceiros na China a realizarTeste de certificação AEC-QTarefas na China. Com especialistas em doutorado como líder técnico, possui uma capacidade de interpretação padrão e execução de projetos e pode fornecer a solução de certificação mais perfeita, de acordo com as características dos componentes de acoplamento óptico.
